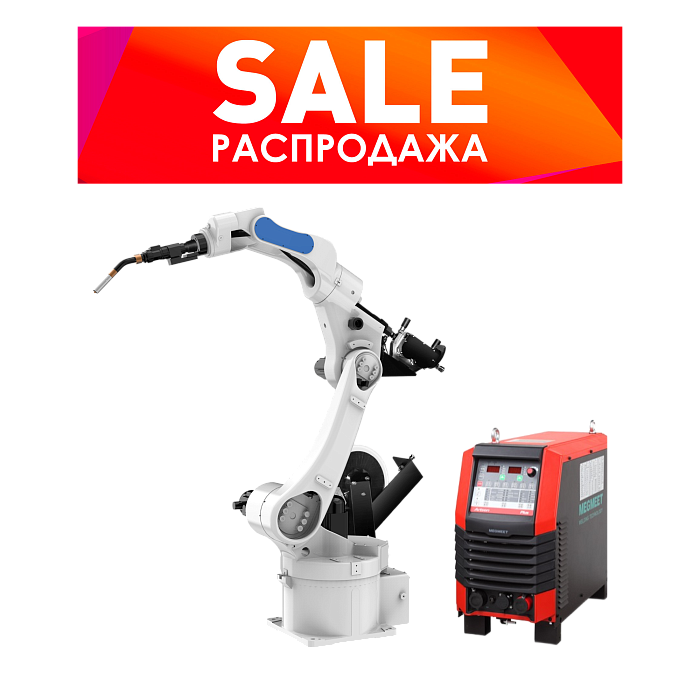

Шестиосевой промышленный сварочный робот JH605+MEGMEET350 с максимальной зоной досягаемости 1441 мм
В комплекте сварочный аппарат MEGMET Ehave-CM350
О роботе
Комплектация промышленного сварочного робота JH605
Манипулятор: Механический элемент робота, выполняющий операции в пространстве с высокой точностью и эффективностью.Шкаф управления: Промышленный контроллер робота для управления и мониторинга процессами роботизированной ячейки.
Планшет управления: Сенсорный пульт с интуитивно понятным интерфейсом для удобного управления роботом.
Комплект соединительных кабелей и шлангов: Комплект включает в себя все необходимое для запуска производственных процессов.
Сварочный источник 350А: Генерирует сварочный ток в диапазоне 30-350А и обеспечивает стабильность сварочных процессов во всем диапазоне регулировок.
Сварочная горелка с естественным (воздушным) охлаждением и с датчиком столкновения: Используются для создания швов средней длины и коротких швов (на токах свыше 200А, но не более 350 А).
Подающий механизм: Обеспечивает равномерную и непрерывную подачу сварочной проволоки к месту сварки.
Два внешних пульта управления: Позволяют оператору управлять роботом и его функциями на безопасном расстоянии.
Основные характеристики промышленного сварочного робота JH605+MEGMEET350
Зона досягаемости: 1441 мм, Небольшие габариты, позволяют организовать сварочный пост в стесненных пространствах.
Номинальная мощность: 2 кВт, Обеспечивает высокую производительность при низком энергопотреблении.
Точность повторного позиционирования: ±0,06 мм, обеспечивает высокую точность сварных швов.
Масса робота/шкафа управления: 196/43 кг.
Конфигурация
Применение промышленного сварочного робота JH605+MEGMEET350
- Сварочный робот предназначен для автоматической высокопроизводительной сварки изделий из металла небольших габаритов.
- Производство металлоконструкций
- Производство бытовой техники
- Ремонт и восстановление металлических изделий
- Производство мебели и декоративных элементов из металла
- Строительство и производство строительных материалов
- Автомобильная промышленность
- Производство спортивного оборудования и инвентаря
- Изготовление архитектурных и художественных металлических изделий
- Судостроение и ремонт судов
Проблемы на предприятии, которые можно решить с помощью сварочного робота JH605+MEGMEET350
Высокие затраты на обучение сварщиков
Строгие стандарты качества сварки
Ограниченное производственное пространство не позволяет разместить крупногабаритный сварочный пост
Модель |
JH605 |
|
Количество осей |
6 |
|
Максимальная нагрузка |
5 кг |
|
Зона досягаемости |
1441 мм |
|
Точность повторного позиционирования |
±0,06 мм |
|
Номинальная мощность |
2 кВт |
|
Параметры сети |
220 В/10,8 А |
|
Уровень защиты робот/шкаф управления |
IP50 |
|
Масса робота/шкаф управления |
196 кг/43 кг |
|
Длина кабеля пульта робота |
8 м |
|
Длина кабеля блока управления |
5 м |
|
Способ установки |
Напольная /настенная/потолочная |
|
Движение по осям |
J1 |
±150° |
J2 |
- 145°/+60° |
|
J3 |
- 30°/+270° |
|
J4 |
±120° |
|
J5 |
- 110°/+140° |
|
J6 |
±360° |
|
Скорость движения по осям |
J1 |
148°/с, 2,58 рад/с |
J2 |
148°/с, 2,58 рад/с |
|
J3 |
148°/с, 2,58 рад/с |
|
J4 |
225°/с, 3,93 рад/с |
|
J5 |
225°/с, 3,93 рад/с |
|
J6 |
225°/с, 3,93 рад/с |
|
Допустимый момент инерции |
J4 |
0,3 кг㎡ |
J5 |
0,3 кг㎡ |
|
J6 |
0,035 кг㎡ |
|
Допустимый крутящий момент |
J4 |
35 Нм |
J5 |
35 Нм |
|
J6 |
15 Нм |
|
Условия эксплуатации |
Температура |
0〜45° |
Влажность |
20%〜80% |
|
Другое |
Избегать контакта с горючими или агрессивными средами
|
Повторяющуюся работу быстрее и дешевле выполнит сварочный робот
выполняя всю работу на 100%
